LTE的共存雜散（Spurious Emission Band UE Co-Existence）測試解析
To verify that UE transmitter does not cause unacceptable interference to co-existing systems for the specified bands which has specific requirements in terms of transmitter spurious emissions.
UE共存發射雜散：指的是在協議定義下的共存的頻帶系統內產生的一些有特殊要求的發射機傳導雜散。UE的雜散可能會落在其他共存系統的接收頻帶內，造成其他共存系統的干擾。為了保證UE發射的信號不要引起共存系統不可接受的干擾，標準3GPP TS 36.521-1引入了6.6.3.2共存信道雜散的測試項。
1.測試配置分析(以Band 1為例)
測試配置包括了環境條件、測試頻率以及測試頻段的信道帶寬等參數。所有的測試配置必須與相應的測試參數針對每個信道帶寬進行測試，表1列出LTE FDD Band1的配置參數，該頻段支持的帶寬有：5MHz、10MHz、15MHz、20MHz，但測共存雜散，只測5MHz和20MHz的帶寬。
表1 測試配置表
測試配置注意事項：
1.RB分配為1，必須在RB#0和RB#max都進行測試。例如對于20MHz信道帶寬的情況，RB總數為100,當RB分配為1時，RB#0和RB#99所有的共存頻段都要遍歷測試。對于5MHz信道帶寬的情況，RB總數為25，當RB分配為1時，RB#0和RB#24所有的共存頻段都要遍歷測試。
2.RB分配為full RB時，所有的共存頻段都要遍歷測試，還加上頻段范圍為1839.9—1879.9MHz也需要測full RB的情況。
3.band1（UL: 1920MHz—1980MHz）在Rel 9, Rel 10, Rel11和Rel12版本中, 對于以下信道帶寬：在15MHz帶寬下載波中心頻率在范圍為1927.5MHz - 1929.5 MHz和20MHz帶寬下載波中心頻率在范圍為1930MHz - 1938 MHz，RB分配。在實際測試當中，RB分配為54，起始位置為RB#0。
4.Band1 低信道 20MHz帶寬，測試共存頻率范圍為1880MHz—1895MHz, 1895—1915MHz, 1915—1920MHz，需要測試RB分配為54的情況。
5.對于5MHz信道帶寬，RB分配為20的情況，僅對于中心頻率Fc處于902.5 MHz ≤Fc< 907.5 MHz之間而言的，因此LTE Band1不測RB分配為20的情況。
2.不同Rel版本測試要求的差異性分析
為了確保UE不會對某些針對雜散輻射有特殊要求的頻帶上給共存系統造成不可接受的干擾，需要具體規定LTE頻段、保護帶以及測量雜散值。對于在每個頻率區間邊沿進行的測試，其測試的最低頻率應該設置為頻率區間下沿加上MBW/2，測試點的最高頻率應設置為頻率區間上沿減去MBW/2。MBW是為保護帶定義的測量帶寬。例如測共存頻段band3，頻率范圍為：1805MHz—1880MHz，對應測量帶寬MBW=1MHz，所以實際測試的頻率范圍為：1805.5MHz—1879.5MHz。
另外不同Rel版本對應的測試要求有所差異，以下詳細分析LTE Band1對應Rel9、Rel10、Rel11和Rel12的測試要求，相應的要求見表2、表3、表4、表5。
表2 Rel9 共存雜散限值 （LTE FDD Band1）

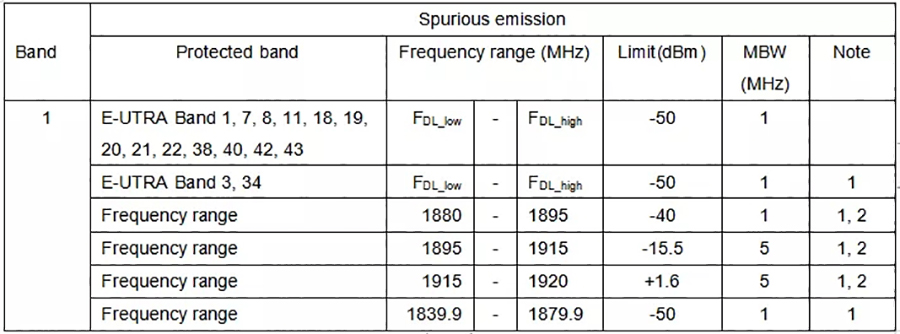

表3 Rel10 共存雜散限值 （LTE FDD Band1）

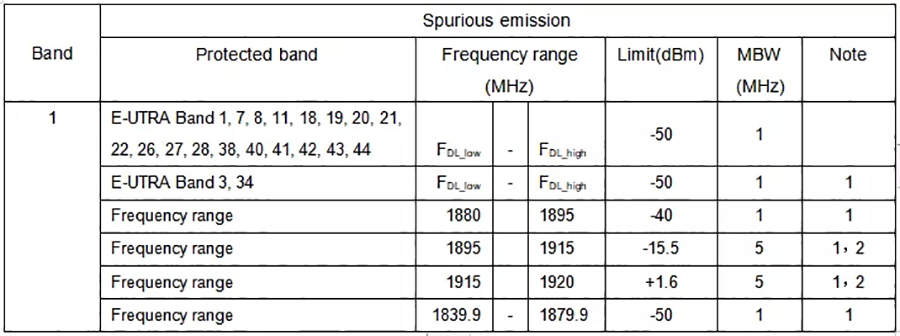

表4 Rel11 共存雜散限值 （LTE FDD Band1）

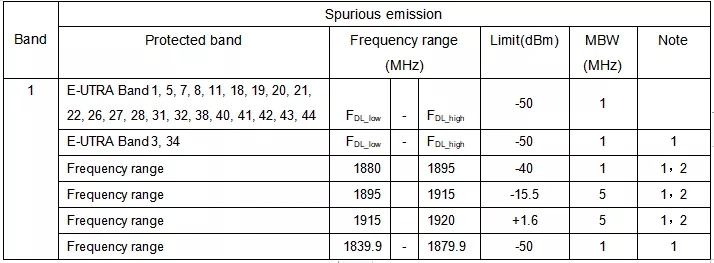

表5 Rel12 共存雜散限值 （LTE FDD Band1）
表6 信道帶寬邊緣ΔfOOB (MHz)
Note1:測試這些共存頻段以及頻率區間，這些要求也適用于頻率范圍小于表6規定距離信道邊緣的頻率間隔ΔfOOB (MHz)的情況。
Note2:這一要求適用于頻率范圍在1920MHz—1980MHz中任何的信道帶寬，但有以下限制：在15MHz帶寬下載波中心頻率在范圍為1927.5MHz-1929.5MHz和20MHz帶寬下載波中心頻率在范圍為1930MHz-1938MHz，這一要求僅適用于RB分配。
LTE不同Rel版本的終端Band1頻段共存雜散的測試要求分析：
1.LTE Rel9和Rel10 終端注意事項和差異性分析：
a.測試共存E-UTRA頻段，只測下行傳輸?shù)念l率范圍，不測上行傳輸?shù)念l率范圍。例如band1共存E-UTRA頻段有FDD band1, 3, 7, 8, 11, 18, 19, 20, 21, 22，都只測下行。
b.測試的共存頻段要求不同。Rel10共存頻段增加了：band18，band19，band22，band42，band43（其中的FDL_low and FDL_high是E-UTRA頻段下行的上下限）。Rel10共存頻段減少了：860MHz—895MHz這一段的頻率范圍。
c.最大RB分配的限制條件用于一致性測試，可能應用于方便受害頻段在某些區域的共存。適用的雜散輻射要求為-15.5 dBm/5MHz，這是FDD/TDD共存的一個最松的技術條件，將來可能需要修改。
2.LTE Rel10和Rel11 終端注意事項和差異性分析：
a.頻段測試要求不同。Rel11測試共存頻段增加了：band26,band27,band28,band41,band44（其中的FDL_low and FDL_high是E-UTRA頻段下行的上下限）。
3.LTE Rel11和Rel12 終端注意事項和差異性分析：
a.頻段測試要求不同。Rel12測試共存頻段增加了：band5,band31,band32（其中的FDL_low and FDL_high是E-UTRA頻段下行的上下限）。
